Korte introductie
√IP67 IP-bescherming
√Vloeistofkoeling
√CAN-busbesturing
√Overspanningsbeveiliging
√Onder spanningsbeveiliging
√Bescherming tegen kortsluiting
√Bescherming tegen oververhitting
√Beveiliging tegen omgekeerde verbinding
√Beveiliging tegen uitschakelen
√Evenwichtspotentieel en bodembescherming
Toepassingen van de On Board Charger (OBC)
De ingebouwde lader zet de driefasige wisselspanning van huishoudens om in gelijkspanning om de hoogspanningsbatterij van plug-in hybride elektrische voertuigen (PHEV) en batterij-elektrische voertuigen (BEV) en andere elektrische apparatuur op te laden.
De OBC-oplader biedt de mogelijkheid om de maximale ingangsstroom te regelen en tegelijkertijd stabiel opladen en een hoge conversie-efficiëntie te garanderen. Hij is uitgerust met verschillende beveiligingsfuncties, waardoor hij veilig, betrouwbaar en bestand is tegen sterke trillingen. Deze laders zijn compatibel met verschillende batterijtypen, waaronder loodzuur-, lithium- en nikkel-waterstofbatterijen. Ze zijn ideaal voor het cyclisch opladen van accupakketten in elektrische voertuigen, motorfietsen, sightseeingvoertuigen, vorkheftrucks, logistieke voertuigen, golfkarretjes, patrouillewagens, boten, communicatieapparatuur en meer.
Markttrends en de groeiende behoefte aan OBC's
De verwachting is dat het aantal elektrische voertuigen (EV’s) nog verder zal stijgen. Met de toename van de batterijcapaciteit zal de vraag naar OBC's die een hoger vermogen kunnen leveren essentieel worden. Bovendien is er een dringende noodzaak om de oplaadtijden te verkorten en de batterijgrootte te verkleinen. Om deze uitdagingen aan te pakken, is het van cruciaal belang om elektronische componenten aan te bieden die beschikken over "hoge spanning (hoge weerstandsspanning),", "hoge stroomcapaciteit", "minimaal energieverlies", "uitstekende hittebestendigheid" en "compact formaat".
Voor meer informatie over deze 6,6kw boordladers kunt u contact opnemen met onzeverkoopteam, Bedankt!
Populaire tags: batterij-omzetter voor elektrische voertuigen 22kw ingebouwde lader 400v obc, batterij-omzetter voor elektrische voertuigen 22kw ingebouwde lader 400v obc leveranciers, fabrikanten, fabriek
Technische gegevens van de 22kW On Board Charger (OBC) (AC naar DC)
|
AC-invoertekens |
||
|
Ingangsspanningsbereik |
V AC |
152– 480 |
|
Ingangsfrequentiebereik |
Hz |
47 – 63 |
|
Max. ingangsstroom (eff) |
A |
32 |
|
Maximaal ingangsvermogen |
Kva |
22 |
|
Wisselstroom THD |
% |
< 5 |
|
Machtsfactor |
/ |
> 0.99 |
|
INRUSH-stroom |
A |
< 40 @ 380 Vac |
|
Efficiëntie |
% |
>94 @ van 50% tot maximale belasting |
|
DC-uitgang Karakters |
||
|
Uitgangsspanningsbereik |
V DC |
100-450 |
|
Min. spanning Constant vermogensbereik |
V DC |
384 |
|
Nauwkeurigheid van de laadspanning |
% |
Kleiner dan of gelijk aan 1 |
|
Nauwkeurigheid laadstroom |
% |
Kleiner dan of gelijk aan 5 |
|
Laadstroomrimpelamplitude |
% |
Kleiner dan of gelijk aan 1 |
|
Max. uitgangsvermogen |
kW |
19.2 |
|
Max. laadstroom |
A |
50 |
|
Uitgangsresponstijd |
S |
Kleiner dan of gelijk aan 5 |
|
Andere karakters |
||
|
Omgevingstemperatuur tijdens bedrijf |
rang |
-40-85 |
|
Omgevingstemperatuur bij opslag |
rang |
-40-95 |
|
Omgeving Vochtigheid |
% |
5-95 |
|
IP-bescherming |
% |
IP67 |
|
Koelmethode |
/ |
Vloeistofkoeling |
|
Mededeling |
/ |
CAN-busprotocol (250/500 kbps) |

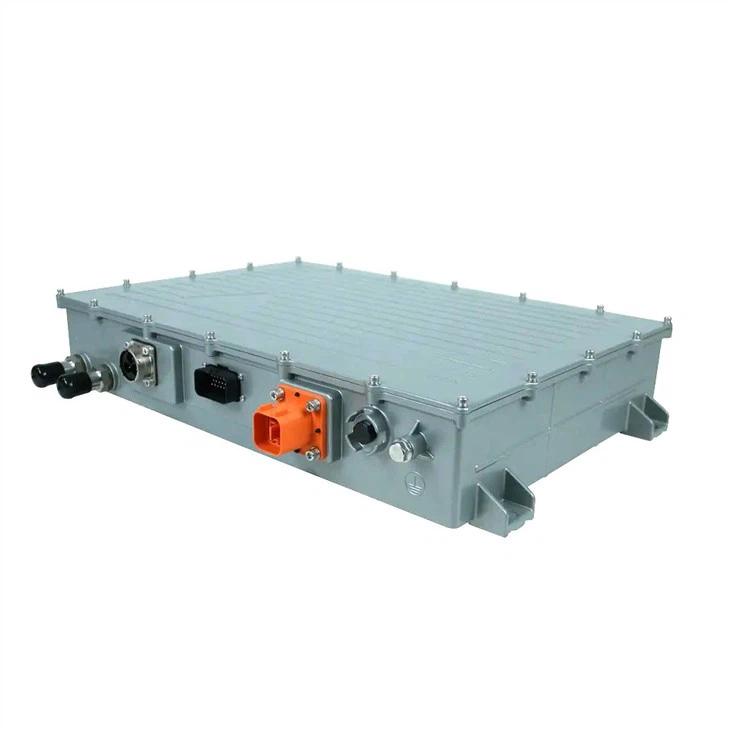

Connectoren Definitie van de 22 kW OBC
|
Nee. |
Definitie |
|
1 |
Ingangsaansluiting |
|
2 |
Signaalverbinding |
|
3 |
Uitgangsaansluiting |
|
4 |
PE |
|
Inlaat |
Ingang voor vloeistofkoeling |
|
Uitlaat |
Vloeistofkoeling |
|
Dimensie |
550*350*101mm (inclusief connectoren) |
